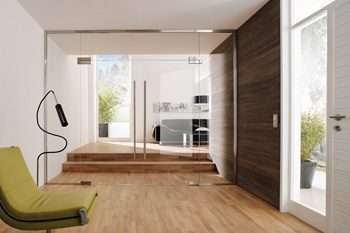

ganzglasanlage_glastrennwaende_dorma_universal_arcos_motiv

Glasanlagen Universal und Mundus

Mit den Glasanlagen Universal, Mundus und Arcos Universal schaffen Sie Raumtrennungen in anspruchsvoller Ästhetik. In diesem mehrfach ausgezeichneten Design verschmelzen Beschlag und Glas zu einer faszinierenden Einheit. So lassen sich auch Glasanlagen mit Oberlicht und Seitenteilen mit Gläsern aus den Kollektionen realisieren. Für lichtdurchflutete Räume voller Leichtigkeit und Harmonie. Hochwertige Materialien und solide Ausführungen stehen für eine lange Lebensdauer in einem überaus attraktiven Erscheinungsbild.

Glasanlage UNIVERSAL … wie der Name sagt

Dorma Beschläge PT 20 und PT 40 für Ganzglasanlagen Serie UniversalDurch ein breites Spektrum an Grundformen und Varianten ermöglicht das Eckbeschlagprogramm Universal die Verwirklichung nahezu jeder denkbaren Ganzglas-Konstruktion. So können Ganzglas-Anlagen mit unterschiedlich angeordneten Festteilen, mit Aussteifungen und Abwinklungen in jedem gewünschten Winkelgrad sowie mit Pendel- und Anschlagtüren in 1- und 2-flügeliger Ausführung ausgerüstet werden.

Einfache Glasbearbeitung, sichere Befestigung
Mit den Besonderheiten des Werkstoffes Glas bestens vertraut, hat DORMA-Glas die Beschläge so ausgelegt, dass einfache, schnell herzustellende Glasausschnitte mit zusätzlichen Bohrungen genügen. Ausgefeilte konstruktive Maßnahmen sorgen für große Klemmflächen mit optimaler Klemmwirkung.

Problemlose Anpassung an übliche Glasdicken
Universal-Beschläge werden standardmäßig mit Zwischenlagen für 10 mm Glasdicke geliefert. Mit zusätzlich lieferbaren Zwischenlagen können die Beschläge außerdem auch für 8 oder 12 mm dickes Glas verwendet werden. Einige Beschläge sind direkt für unterschiedliche Glasdicken geeignet.

Bodentürschließer Dorma BTS 84 mit Abdeckplatte bei einer Ganzglasanlage Universal mit PT-BeschlägenVariabler Drehpunkt
Die Einsätze für Eck- und Oberlichtbeschläge Universal sind so konzipiert und ausgeführt, dass der Abstand zwischen Festteil und Türdrehpunkt sowohl 55 als auch 65 mm betragen kann. Bei 65 mm Drehpunktabstand und Verwendung eines speziellen Rundprofils kann ein Klemmschutz (gleichbleibender Luftspalt von 4 mm) erreicht werden. Informationen zu Eckbeschlägen Universal mit 15 mm Drehpunktabstand für klemmfreie Türen finden Sie im Technikprospekt ab Seite 24. Den Technikprospekt können Sie weiter oben als PDF herunterladen.

Zuverlässige Gebrauchseigenschaften
Durch qualitativ hochwertige Materialien und solide Ausführung entsprechen die Gebrauchseigenschaften von Universal-Beschlägen hohen Anforderungen. Die Türbeschläge sind so ausgelegt, dass sie auch für große und schwere Türen bis max. 130 kg* (das sind Türen mit z. B. 3000 mm Höhe und 1300 mm* Breite bei 12 mm Glasdicke) eingesetzt werden können. Für schwerere und breitere Türen bis max. 150 kg und bis max. 1400 mm sowie für stark frequentierte Türen stehen untere Türschienen mit Stahl-Türhebel zur Verfügung.

Passendes Schlossprogramm
Das Programm Universal umfasst sowohl alle Arten von Beschlägen als auch im gleichen Design gestaltete Schlösser und Gegenkästen mit den unterschiedlichsten Anbringungsmöglichkeiten.

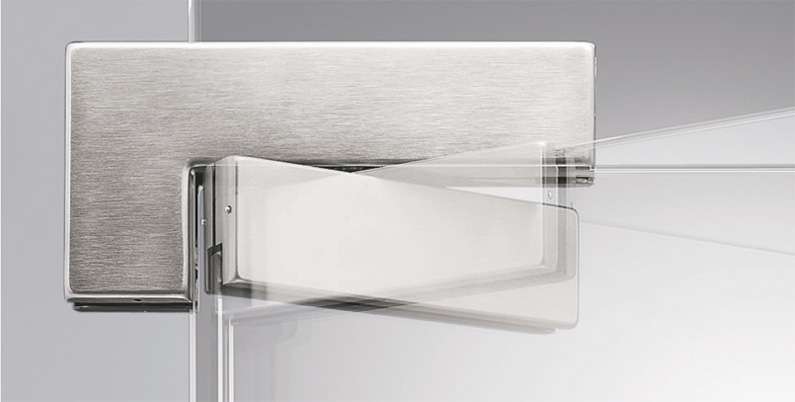

ganzglasanlagen_glastrennwand_dorma_universal_pt20_pt40_motiv

ist auch der Einsatz von Pendeltürbeschlägen mit Wandbefestigung oder Glas an Glas möglich. Wir beraten Sie gerne, falls Sie Fragen zu Ihrer Ganzglasanlage haben. Für eine Anfrage oder Bestellung reicht meistens die Angabe der fertigen Breite und Höhe der Wandöffnung.

Variationsmöglichkeiten

  • Individuelle Zusammenstellung der Anlagen möglich
  • Auch Glasanlagen über Eck oder abgewinkelt realisierbar
  • Alternativ statt Bodentür-schließer auch Pendeltürbe-schläge einsetzbar
  • Auf Anfrage auch andere Ober-flächen möglich
  • Große Auswahl an Griffstangen, Griffmuschel sowie Schlössern
  • Neben Klarglas und Satinato erhalten Sie auch alle anderen Glasarten oder Glasdesigns, ebenso sind individuell be- druckte Anlagen möglich
Schema
Beschlagset
Beschlagset Universal /
Beschreibung
Preis Set
EV1
Preis Set
Niro matt
Preis ESG Klarglas
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_1Beschlagset 1

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 21.1, 1 x BTS 84w EN4 mit Abdeckung

Max. Türflügelmaß 1000 * 2100mm
358,00 €
406,00 €
8 mm 286,00 €

10 mm 332,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_2Beschlagset 2

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 21.1, 1 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 2 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2100mm
578,00 €
666,00 €
8 mm 429,00 €

10 mm 479,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_3Beschlagset 3

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 Befestigungslasche, 1 x BTS 84 EN4 mit Abdeckung, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Oberlicht 1000 * 500mm
550,00 €
646,00 €8 mm 354,00 €

10 mm 468,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_4Beschlagset 4

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 Befestigungslasche, 1 x PT 40 mit Blindeinsatz, 1 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2100mm, max. Oberlicht 1500 * 500mm
841,00 €
1.013,00 €
10 mm 657,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_5Beschlagset 5

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 21.1, 2 x BTS 84 EN4 mit Abdeckung

Max. Türflügelmaß 1000 * 2100mm
716,00 €
813,00 €
8 mm 572,00 €

10 mm 665,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_6Beschlagset 6

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 30 mit Zapfen, 2 x PT 30 Befestigungslasche, 2 x BTS 84 EN4 mit Abdeckung, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Oberlicht 2000 * 500mm
1.023,00 €
1.332,00 €
8 mm 708,00 €

10 mm 864,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_7Beschlagset 7

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 20.1, 2 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 4 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2100mm
1.057,00 €
1.332,00 €
8 mm 858,00 €

10 mm 958,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_8Beschlagset 8

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 40 mit Zapfen, 2 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2100mm, max. Oberlichter 1500 * 500mm
1.463,00 €
1.747,00 €
10 mm 1.157,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_9Beschlagset 9

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 40 mit Zapfen, 1 x PT 40 mit Blindeinsatz, 1 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2500mm, max. Oberlicht 1000 * 500mm
1.072,00 €
1.296,00 €
10 mm 849,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_10Beschlagset 10

bestehend aus: 2 x PT 10, 2 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 Befestigungslasche, 1 x PT 40 mit Zapfen, 2 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2500mm, max. Oberlicht 2000 * 500mm
1.234,00 €
1.465,00 €
10 mm 1.062,00 €

Mehrpreis für Glasart Satinato 8 mm auf Klarglas, gerechnet auf Maximalgröße je qm
79,00 €
Mehrpreis für Glasart Satinato 10 mm auf Klarglas, gerechnet auf Maximalgröße je qm
82,00 €
Mehrpreis für Weißglas auf Klarglas, gerechnet auf Maximalgröße je qm
92,00 €
Andere Glasarten oder Glasdesigns bzw. Anlagen mit Fotodruck
a. Anfrage
Andere Systeme wie z. B. Arcos Universal oder andere Oberflächen wie weiß oder messingfarben
a. Anfrage

Zu den angegebenen Preisen für die Beschläge und das Glas kommt noch der Preis für die gewünschten Stoßgriffe. Die Preise verstehen sich incl. Mehrwertsteuer, zuzüglich der Versandkosten. Andere Größen und Varianten auf Anfrage.

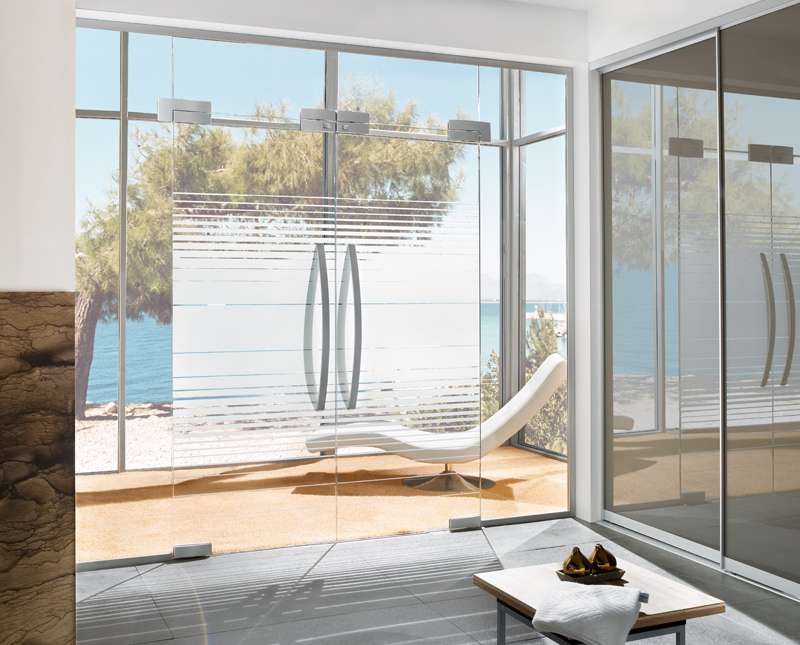

ganzglasanlagen_glastrennwand_dorma_arcos_universal_motiv

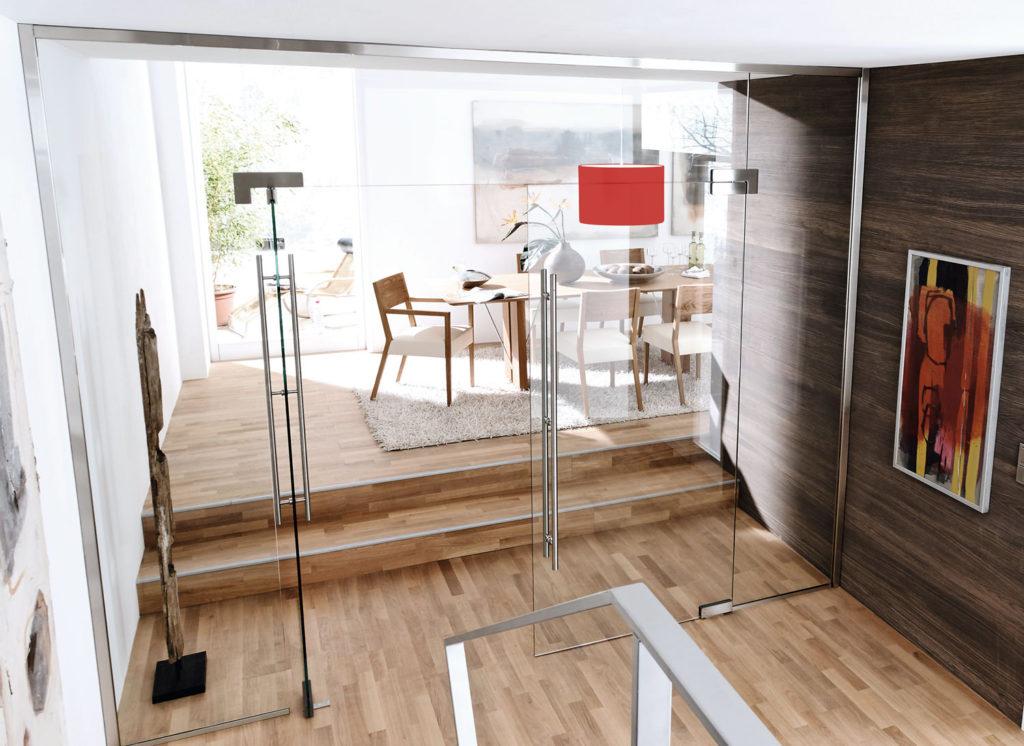

Dorma Mundus Comfort Glasanlagen

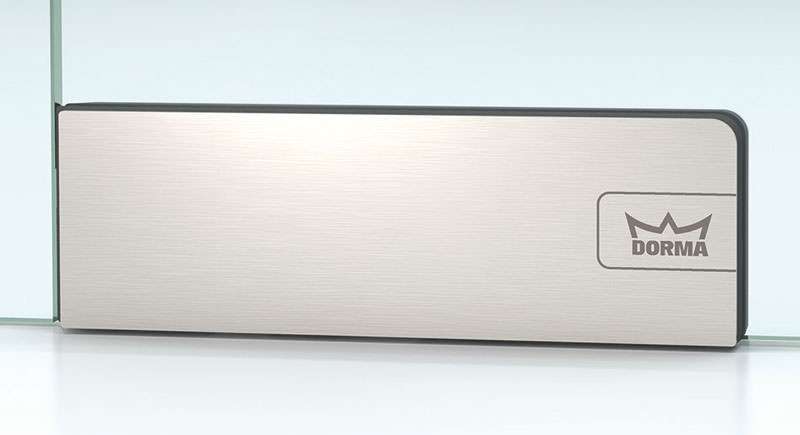

Eckbeschlag mit einzigartigem Design für Ganzglas-Anlagen – Mundus Comfort von dormakaba. Der zeitlos elegante Eckbeschlag für Ganzglas-Anlagen ist einzigartig und individuell. Durch die stufenlose, mehrdimensionale Verstellbarkeit kann die Tür im eingebauten Zustand schnell und einfach ausgerichtet werden. Für den sicheren Halt von Verbundsicherheitsglas sorgt die bewährte Clamp & Glue Technologie.

Mundus Ganzglasanlagen von dormakaba - der neue Eckbeschlag für Pendeltüranlagen, Glastrennwände - www.ganzglastuere.deDie überzeugenden Vorteile der Glasanlgen Dorma Mudus

Das System Mundus hat ein klares Design ohne sichtbare Verschraubungen. Es verfügt über ein Breites Spektrum an Oberflachen, Farben und Materialien.

Und die Montage ist besonders einfach: Viele Mundus-Beschläge lassen sich im Anlieferungszustand direkt auf das Glas aufschieben und befestigen. So ist eine Schnelle Installation möglich. Besonders Montagefreundlich ist die einfache Nachjustierung der installierten Anlage. Durch gleiche Glasbearbeitung kann Mundus in bestehende Anlagen eingesetzt werden.

Mundus ist für  die richtige Glasdicke gerüstet und passt sich an unterschiedliche Glasstärken an, ohne Wechsel von Zwischenlagen. Die Glasdicken-Einstellung erfolgt stufenlos über ein Schrauben-System.

Das System verfügt über eine bessere Tragfähigkeit und höhere Klemmkraft durch hochfeste Materialien (Schrauben und Gewindehülsen bestehen aus hochvergütetem Edelstahl, um höhrere Klemmkräfte aufnehmen zu können).

Nutzung von Verbundsicherheitsglas (VSG) mit der geprüften dormakaba Clamp&Glue Technologie für hohe Ansprüche an Qualität und Sicherheit (Mundus Premium).

Schema
Beschlagset
Beschlagset Mundus Comfort
Beschreibung
Preis Set
LM silber
Preis Set
Niro matt
Preis ESG Klarglas
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_1Beschlagset 1

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 21.1, 1 x BTS 84w EN4 mit Abdeckung

Max. Türflügelmaß 1000 * 2100mm
391,00 €
394,00 €
8 mm 286,00 €

10 mm 332,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_2Beschlagset 2

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 21.1, 1 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 2 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2100mm
611,00 €
784,00 €
8 mm 429,00 €

10 mm 479,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_3Beschlagset 3

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 mit Blindeinsatz, 1 x PT 30 Befestigungslasche, 1 x BTS 84 EN4 mit Abdeckung, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Oberlicht 1000 * 500mm
610,00 €
638,00 €8 mm 354,00 €

10 mm 468,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_4Beschlagset 4

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 Befestigungslasche, 1 x PT 40 mit Blindeinsatz, 1 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2100mm, max. Oberlicht 1500 * 500mm
899,00 €
960,00 €
10 mm 657,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_5Beschlagset 5

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 21.1, 2 x BTS 84 EN4 mit Abdeckung

Max. Türflügelmaß 1000 * 2100mm
781,00 €
788,00 €
8 mm 572,00 €

10 mm 665,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_6Beschlagset 6

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 30 mit Zapfen, 2 x PT 30 Befestigungslasche, 2 x BTS 84 EN4 mit Abdeckung, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Oberlicht 2000 * 500mm
1.137,00 €
1.179,00 €
8 mm 708,00 €

10 mm 864,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_7Beschlagset 7

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 20.1, 2 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 4 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2100mm
1.222,00 €
1.307,00 €
8 mm 858,00 €

10 mm 958,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_8Beschlagset 8

bestehend aus: 2 x PT 10, 2 x PT 20, 2 x PT 40 mit Zapfen, 2 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2100mm, max. Oberlichter 1500 * 500mm
1.610,00 €
1.731,00 €
10 mm 1.157,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_9Beschlagset 9

bestehend aus: 1 x PT 10, 1 x PT 20, 1 x PT 40 mit Zapfen, 1 x PT 40 mit Blindeinsatz, 1 x BTS 84 EN4 mit Abdeckung, 2 x U-Profil, 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteile 500 * 2500mm, max. Oberlicht 1000 * 500mm
1.011,00 €
1.090,00 €
10 mm 849,00 €
ganzglasanlagen_glastrennwand_dorma_universal_beschlagset_10Beschlagset 10

bestehend aus: 2 x PT 10, 2 x PT 20, 1 x PT 30 mit Zapfen, 1 x PT 30 Befestigungslasche, 1 x PT 40 mit Zapfen, 2 x BTS 84 EN4 mit Abdeckung, 1 x U-Profil und 3 x WA-Grundprofil mit beids. Deckprofilen

Max. Türflügelmaß 1000 * 2100mm, max. Seitenteil 500 * 2500mm, max. Oberlicht 2000 * 500mm
1.336,00 €
1.414,00 €
10 mm 1.062,00 €

Mehrpreis für Glasart Satinato 8 mm auf Klarglas, gerechnet auf Maximalgröße je qm
79,00 €
Mehrpreis für Glasart Satinato 10 mm auf Klarglas, gerechnet auf Maximalgröße je qm
82,00 €
Mehrpreis für Weißglas auf Klarglas, gerechnet auf Maximalgröße je qm
92,00 €
Andere Glasarten oder Glasdesigns bzw. Anlagen mit Fotodruck
a. Anfrage
Andere Oberflächen wie weiß oder messingfarben
a. Anfrage

Zu den angegebenen Preisen für die Beschläge und das Glas kommt noch der Preis für die gewünschten Stoßgriffe. Die Preise verstehen sich incl. Mehrwertsteuer, zuzüglich der Versandkosten. Andere Größen und Varianten auf Anfrage.

Mundus – elegante Optik

Mundus-Beschlage bestechen durch ihre elegante Form mit geraden Kanten und abgerundeten Ecken, durch hochwertige Materialien und sorg faltigste Verarbeitung. Keine Schraube stört die Harmonie der Fläche. Für eine dauerhaft elegante Optik besteht die Kappe aus 2 mm dickem und daher besonders robustem Material – Edelstahl oder Aluminium.

Mundus bietet Eckbeschlage fur 24 Standardanlagen und zahlreiche Sonderlosungen. Ob offenes Wohnambiente, attraktives Office oder repräsentativer Shop-Eingang – die optisch und technisch überzeugenden. Mundus Glasbeschläge eignen sich für die unterschiedlichsten Anforderungen. Das breite Portfolio umfasst Verbindungs- und Eckbeschläge für die gängigen 24 Standardanlagen wie z. B. PT 10, PT 40 oder PT 70. Zusätzlich auf den Raum abgestimmte Sonderlösungen wie z. B. PT 41 und PT 61 für Anlagen mit 90-Grad Aussteifungsglasern runden das Programm ab.

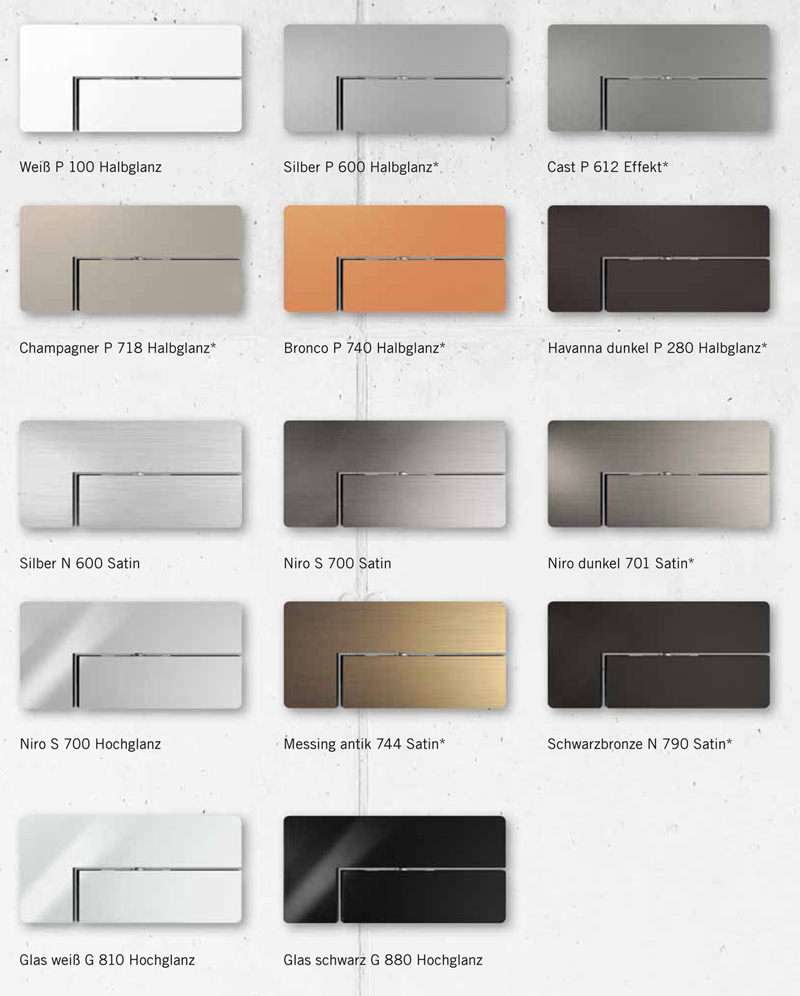

Mundus Ganzglasanlagen von dormakaba - verfügbare Oberflächendes neuen Eckbeschlages für Pendeltüranlagen, Glastrennwände - www.ganzglastuere.de

Schnell und unkompliziert montiert

Mundus-Beschlage sitzen einfach passgenau – dank mehr dimensionaler Verstellbarkeit, auch nach der Installation im eingebauten Zustand. Sie ermöglichen die stufenlose Anpassung der vertikalen Spaltmasse und den perfekten Sitz hinsichtlich der Drehachse und der Nullposition.

Mehr Planungsfreiheit und Sicherheit

•    Stufenlose Aufnahme von Glasdicken 8 bis 22 mm
•    Sichere Nutzung von Verbundsicherheitsglas (Resttragfähigkeit, Design- oder Schallschutzfolien)
•    Glas-Flügel bis zu 200 Kg
•    Längere Lebensdauer: Jetzt 1.000.000 Bewegungszyklen

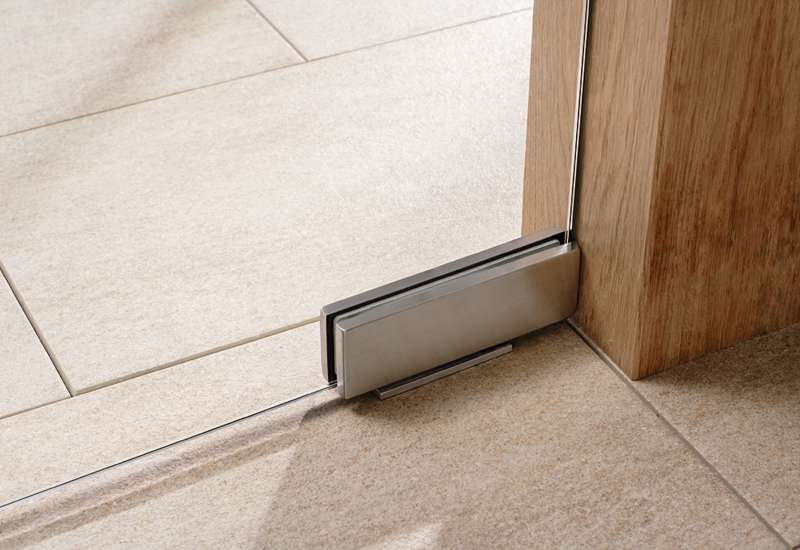

ganzglasanlagen_glastrennwand_dorma_universal_mit_zarge_pt_beschlaege
